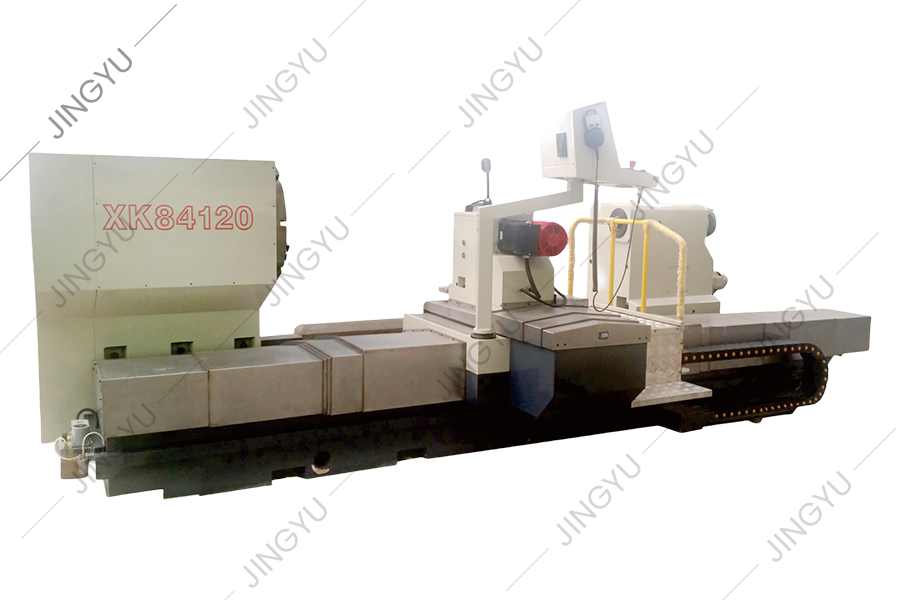

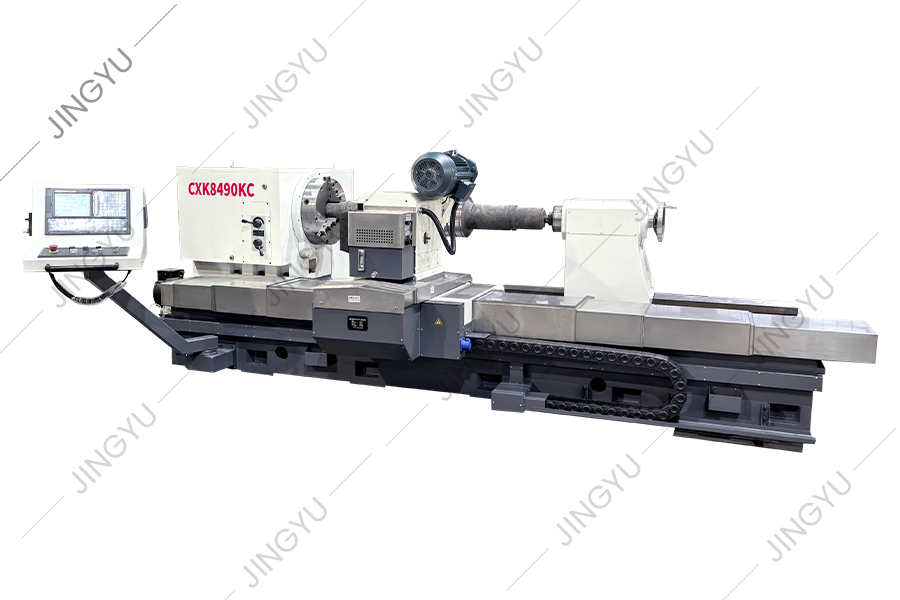

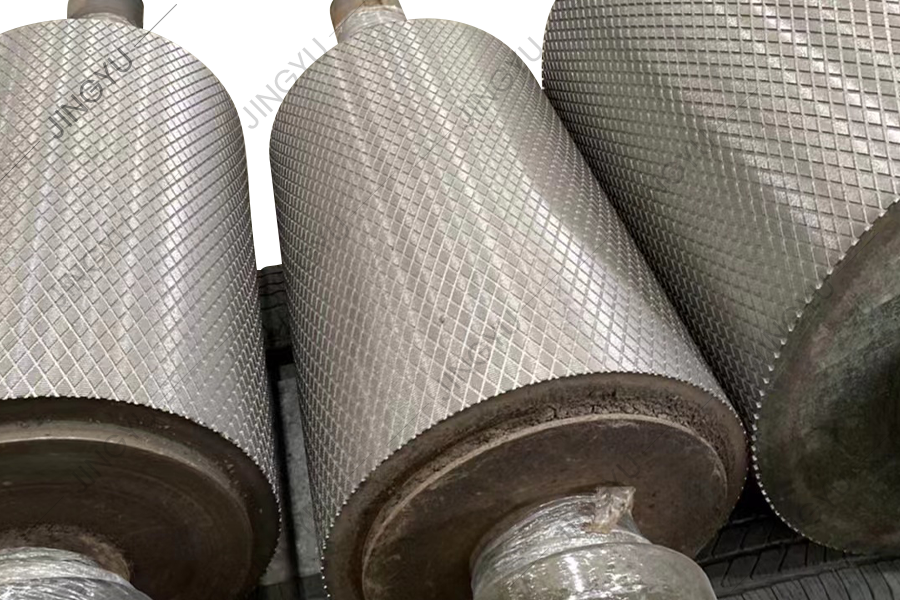

Detta maskinverktyg är en ny typ av CNC Roll Grooving Machine -verktyg som utvecklats baserat på företagets CNC Roll Milling Machine -serie och efter full forskning och analys av fördelarna och nackdelarna med liknande produkter hemma och utomlands. Den är lämplig för bearbetningsrullar med en diameter mindre än 900 mm och en längd mindre än 2500 mm. Det kan automatiskt skapa spår på rullytan för att tillgodose marknadens bearbetningsbehov för envägsspår eller tvåvägs korspår.
● Denna serie maskinverktyg antar en integrerad 4-rail-sängstruktur och är integrerad gjuten för bättre stabilitet. Referensguide -järnvägen antar övergripande ultraljudsläckning, vilket säkerställer den höga styvheten, hög precisionen och stabiliteten för hela maskinen.
● Den laterala rörliga styrskenan för flugskärmhuvudet malningshuvudkomponent stöds av en tung rektangulär styrskena för att säkerställa de höga precisions- och styvhetskraven för foderrörelsen under bearbetningen.

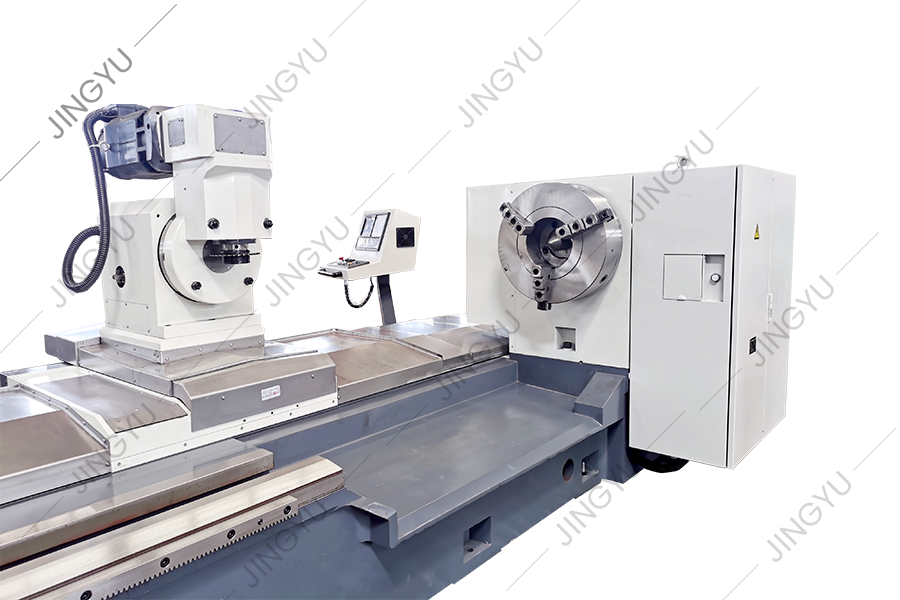

● Skärhuvudet är fixerat på den roterande indexeringsplattan och kan roteras till motsvarande vinkel efter behov för att tillgodose skärbehovet för olika vinklar.

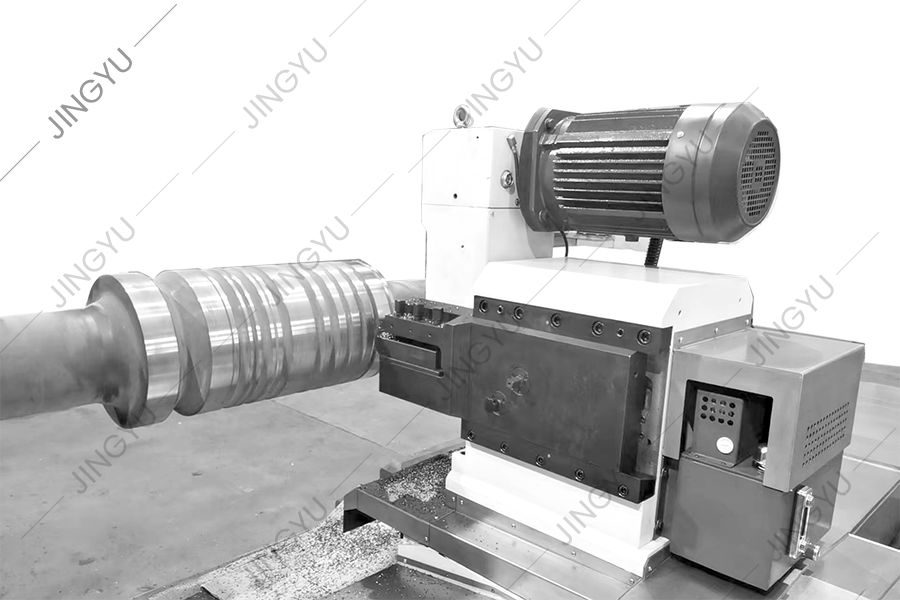

● Skärhuvudöverföringskedjan drivs alla av högprecisionsmarkväxlar för att säkerställa att verktygsbanan fullt ut kör programinstruktionskraven i CNC-systemet, vilket eliminerar dolda defekter som spårmissanpassning och trasiga verktyg orsakade av dålig precision och styvhet av transmissionskedjan. Fräshuvudet antar växelöverföring för att möta efterfrågan på konstant vridmoment under skärningsprocessen. Frässkärmhastigheten antar steglös hastighetsreglering av huvudmotorn för att uppfylla de linjära hastighetskraven för olika skärverktyg.
● Maskinverktygets längsgående och tvärgående linjära rörelseaxlar drivs av högprecisionskulskruvar för att undvika felaktigheten i växel och racköverföring. Under automatisk kontroll av CNC -systemet kan automatisk rörelse och exakt positionering från ett hålmönster till nästa uppnås.
