CNC Roll Milling Machine

● Denna serie maskinverktyg antar alla en integrerad guide -järnvägsstruktur, och referensguide -järnvägen antar integrerad supersonisk frekvens kylning för att säkerställa hög styvhet, hög precision och stabilitet för hela maskinen. Den tvärgående guiden Rail Guard antar en rostfritt stålskyddsplatta för fullt skydd för att förlänga livslängden.
● Drivkedjan för flygskärets axel använder alla 6-klassens precisionsmarkväxlar för att säkerställa att verktygsbanan helt uppfyller programinstruktionskraven i CNC-systemet. Det eliminerar dolda defekter såsom feljustering av spår och skärsbrott orsakat av dålig drivkedjan noggrannhet och styvhet. Dess överlägsna prestanda är särskilt framträdande vid bearbetning av små storlekar av karbidrullringar.
● Spindeln med flygskärare antar en stor diameter H40-spindeländen, som kan uppfylla kraven för att bearbeta 50 mm lika stor höjd revben.

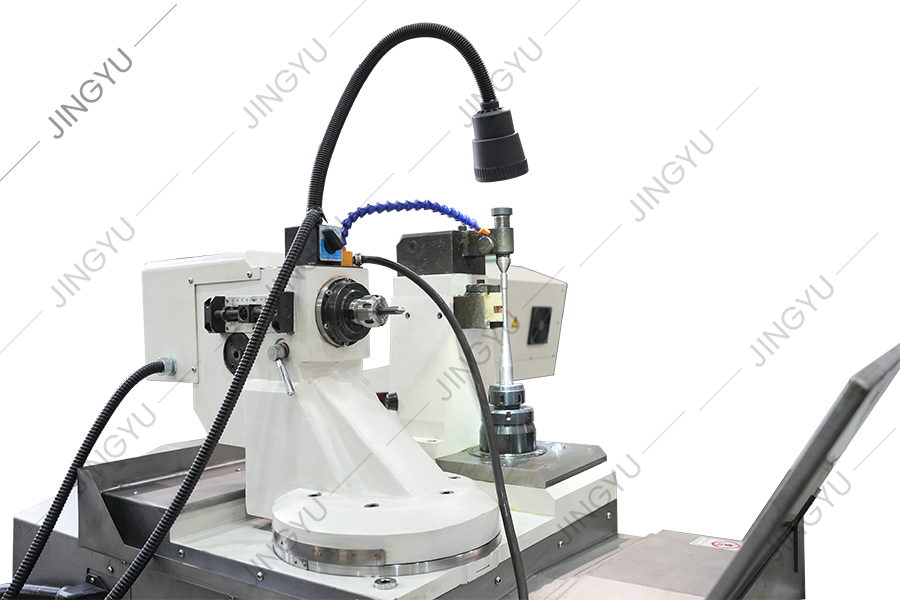

● Graverings- och malningshuvudet antar en högprecisionsskyddsslagarstruktur, som löser styvhetsproblemet för malningshuvudstödet och förbättrar kraftigt känsligheten och positioneringsnoggrannheten för rotationsriktningen.
● Graverings- och malningsspindeln drivs direkt av en trasig hastighetsjusterbar elektrisk spindel, med en effekt på 2,2 kW och en maximal hastighet på 8000 rpm. Maskinverktyget har egenskaperna för låg hastighet och högt vridmoment och kan graveras på material med hög hårdhet.
● Rotary malningshuvudet och svänggraveringen och fräshuvudet är arrangerade parallellt och centralt kontrollerade. Operatören väljer behandlingsprogrammet på CNC -systemet beroende på behoven, och maskinverktyget kan automatiskt inse funktionskonverteringen utan manuell mekanisk konvertering.
● Maskinverktygets längsgående och tvärgående linjära rörelseaxlar drivs alla av högprecisionskulskruvar för att undvika problemet med felaktig växellådesöverföring, och det finns inget behov av att använda galler för att hjälpa till med mätning under manuell drift. Under den automatiska kontrollen av CNC -systemet kan det uppnå automatisk rörelse och exakt positionering från ett håltyp till nästa.
